摇摆筛工作原理

摇摆筛是一种常用的筛分设备，用于对颗粒状物料进行分级和筛分。摇摆筛工作原理是通过摇摆运动和筛网的振动，将物料按照不同的粒径进行分离。

以下是摇摆筛的工作原理的详细介绍：

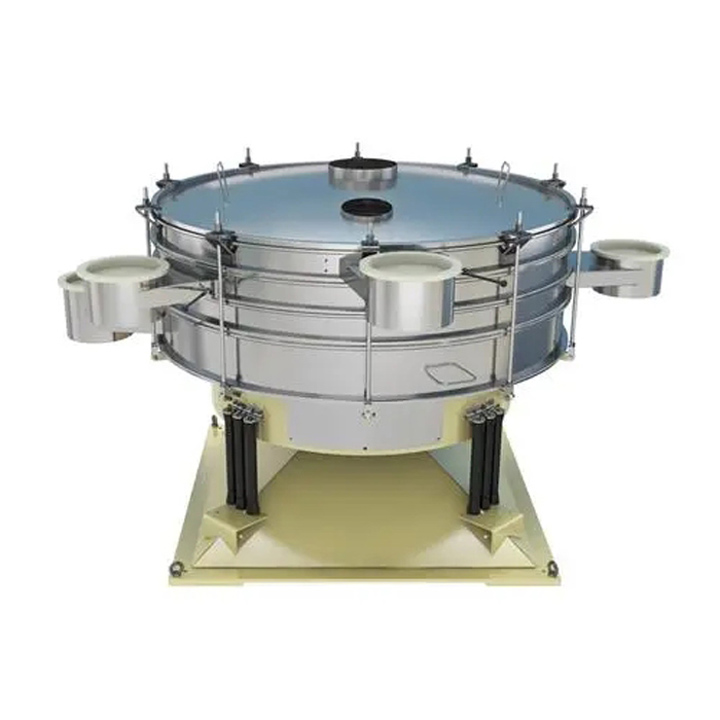

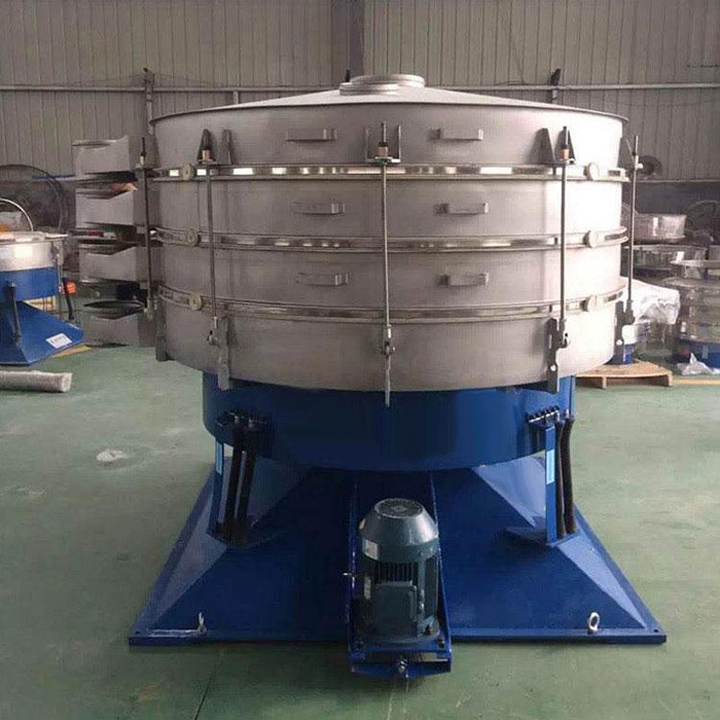

摇摆筛主要由筛箱、筛网、振动电机和底座等组成。物料通过进料口进入筛箱，在筛箱内部进行筛分过程。

振动电机产生振动力：摇摆筛的振动电机安装在筛箱的底部，通过电机的旋转产生振动力。振动力传递给筛箱，使其产生往复摇摆运动。

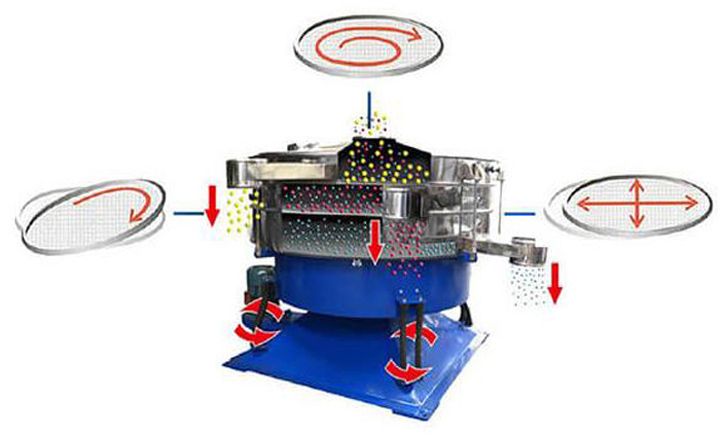

筛箱进行摇摆运动：振动力使得筛箱在水平方向上产生往复摇摆运动。筛箱的摆动角度和频率可以通过调节振动电机的参数来控制。

物料在筛箱内进行分离：物料在筛箱内部受到筛网的作用进行分离。筛网通常由多层不同规格的金属丝网或聚合物筛网组成。较大颗粒的物料无法通过筛网的孔隙，被阻挡在筛面上方，而较小颗粒的物料则可以通过筛网的孔隙，落入筛面下方。

筛分过程中的分级：摇摆筛常用于对物料进行多级分级。筛箱内设置多层筛网，每层筛网的孔径逐渐减小。物料在不同层筛网上进行连续筛分，根据颗粒大小逐渐分离成不同粒径的颗粒组分。

筛分效果调节：可以通过调整振动电机的振幅和频率，以及更换不同规格的筛网，来调节筛分效果。较大振幅和频率可以增加筛分速度，但也可能导致物料通过率增加；较小振幅和频率可以提高筛分精度，但筛分速度会降低。

物料的出料：经过筛分后，不同粒径的物料分别从不同层筛网的出料口排出。较大颗粒的物料由于无法通过筛网的孔隙，被阻挡在上方的筛面上，最终从上方的出料口排出；较小颗粒的物料则通过筛网的孔隙，落入下方的出料口排出。

总的来说，摇摆筛通过振动力使筛箱产生摇摆运动，利用筛网对物料进行分离和筛分。它具有简单的结构、可靠的工作原理和广泛的应用范围，在化工、冶金、食品、医药等行业中得到广泛应用。
