圆形摇摆筛

圆形摇摆筛

概述:圆形摇摆筛采用了仿人工筛分原理,筛分精度高达90-95%,圆形摇摆筛有碳钢和不锈钢两种材质,可针对物料进行合理选择,大汉圆形摇摆筛型号全,厂家直销,价格便宜.

应用范围:化学、食品与香料、塑料、矿业、医药、冶金、橡胶、饲料、化肥、糖盐等行业

适用物料:糖粉、淀粉、豆浆、奶粉、铁粉、合金粉、锌粉、颜料、洗衣粉、油漆、纯碱等物料

产品介绍

圆形摇摆筛产品简介

圆形摇摆筛产品简介

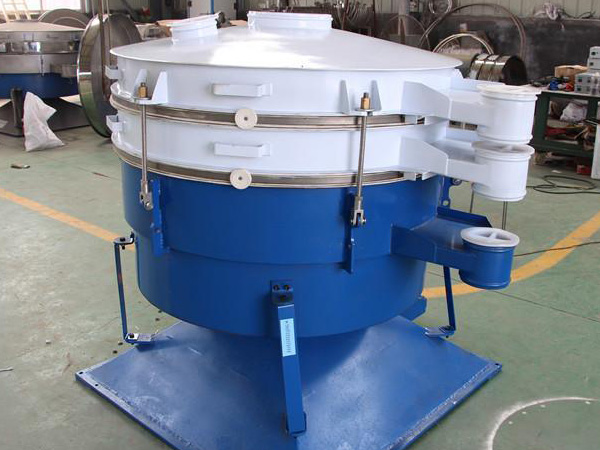

产品展示

圆形摇摆筛是一种多用途新型筛分设备,是为了满足大产量,高密度筛分的厂家而特殊设计的一种筛分机,是目前有效的模拟人工筛分作业的矿用筛分设备,其筛分精度、筛分效率、筛网使用寿命是常规圆筛的5-10倍,特别适合难以处理的物料,既可用于干式筛分,也可用于湿式筛分。

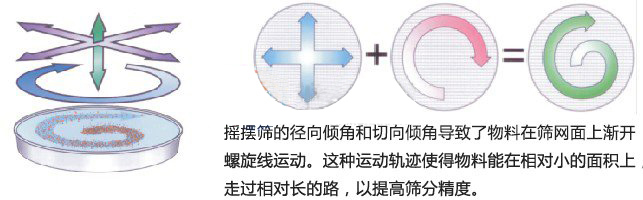

圆形摇摆筛筛分方向

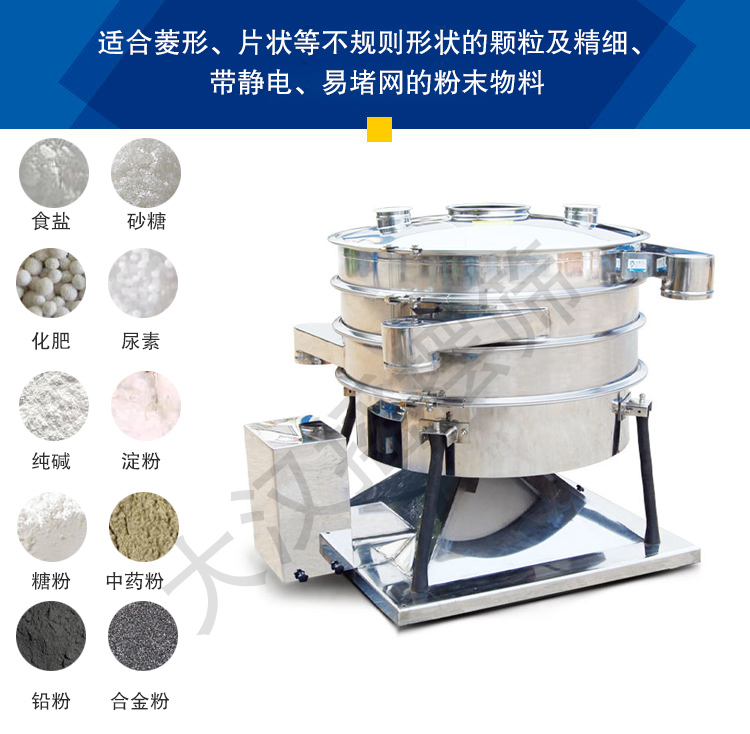

圆形摇摆筛筛分物料

应用行业

圆形摇摆筛结构

圆形摇摆筛结构

圆形摇摆筛主要由进料口、上盖、观察孔、筛框、密封圈、出料口、网架、束环、主枢轴总成、调整块、弹簧、主轴总成、皮带轮、底座、检查孔、电机等部分组成。

圆形摇摆筛特点

圆形摇摆筛特点

1、有效模仿人工筛分动作和过程,筛分精度高达90-95%;
2、低频率小负荷工作,筛网使用寿命长久,降低运行及维修成本;

3、可增设多种清网装置(如:弹跳球清洁网面,超声波技术清洁网面等),可有效解决筛面堵塞问题,确保筛分的连续性,全封闭结构,减少对环境的污染;

4、出料口可随意360度旋转,且拆装方便;
5、噪音低,噪音可低至75dBa;

6、与旋振筛、直线筛等传统筛分设备相比,单位面积处理量可达到高达5倍,特别适合难处理的物料。

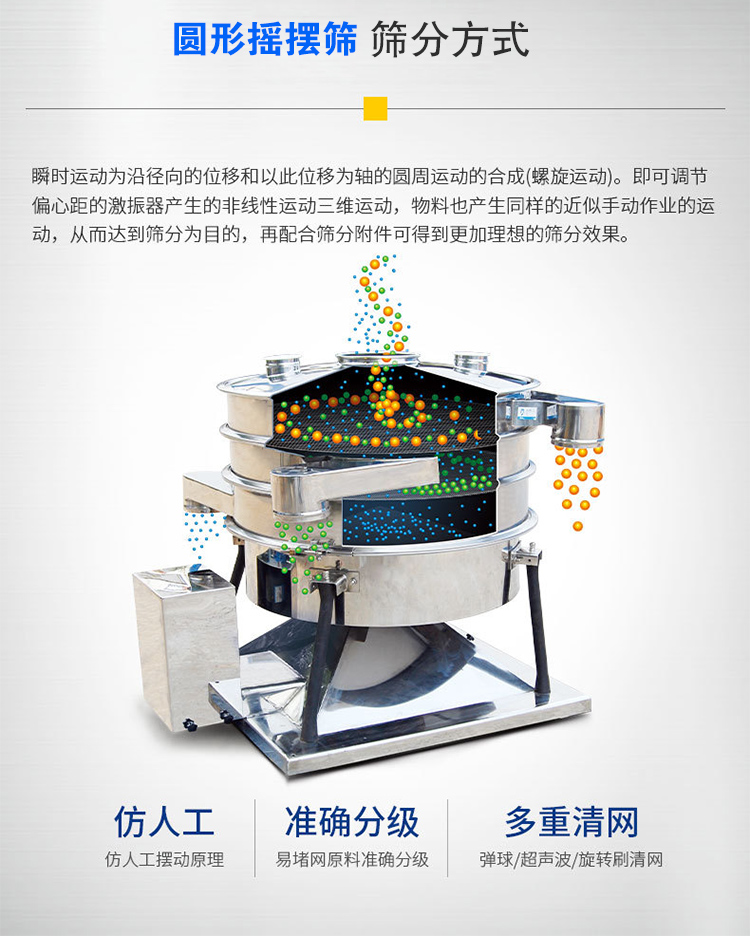

圆形摇摆筛筛分方式

圆形摇摆筛筛分方式

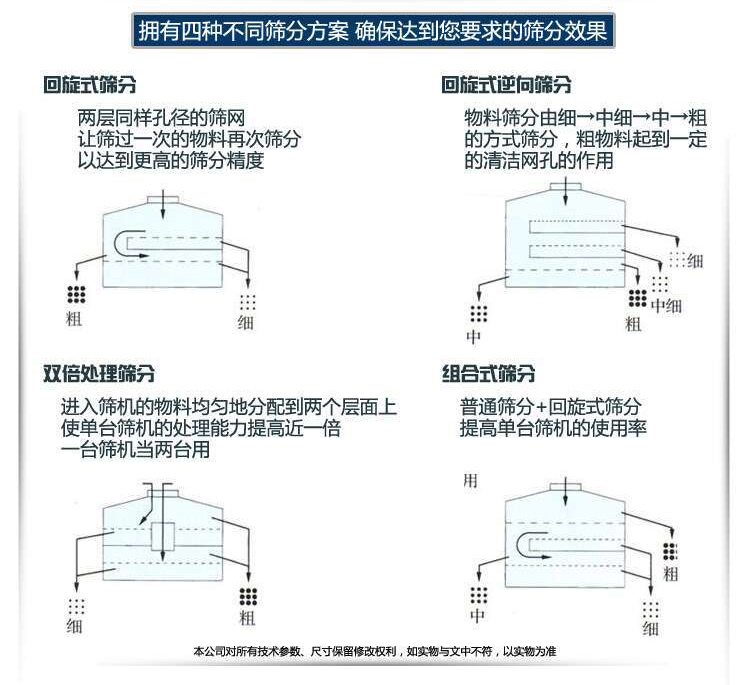

1、回旋式筛分:两层同样孔径的筛网,让筛过一次的物料再次筛分,以达到更高的筛分精度。

2、回旋式逆向筛分:物料筛分由细→中细→中→粗的方式筛分,粗物料起到一定的清洁网孔的作用。

3、双倍处理筛分:进入筛机的物料均匀地分配到两个层面上,使单台筛机的处理能力提高近一倍,一台筛机当两台用。

4、组合式筛分:普通筛分+回旋式筛分,提高单台筛机的使用率。

筛分方式

圆形摇摆筛工作原理

圆形摇摆筛工作原理

ybs圆形摇摆筛基本的回转运动与人工筛分相类似,摇摆筛接通电源后筛体启动,筛箱在振动装置的驱动下作近似圆周运动,此时筛箱带动整个筛面做周期性运动,筛面上的物料随着筛箱在筛网上做定向跳跃式运动,在此过程中,小于筛网孔径的物料落到筛网下层,从下出料口排出,大于筛网孔径的物料从上出料口排出,中间层则从中出料口排出,以此来完成整个筛分工作

圆形摇摆筛参数

型 号 直径
(mm)
筛面面积
(m²)
入料粒度
(mm)
筛分粒度
(mm)
处理能力
(t/h)
振幅
((mm)
电机功率
(kW)
YBS800 800 0.29 ≤25 0.073-3 6-10 5-8 0.75
YBS1000 1000 0.71 8-15 1.5
YBS1200 1200 1.11 15-30 2.2
YBS1600 1600 1.83 25-40 3
YBS2000 2000 2.62 30-50 4
YBS2500 2500 4.61 40-60 5.5

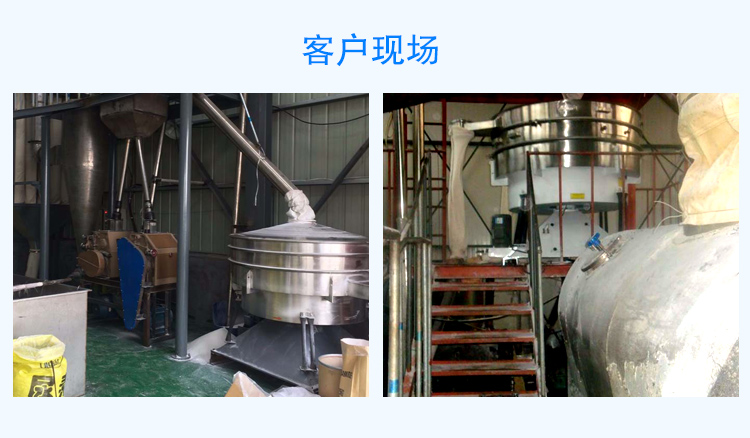

客户现场
