旋振筛

旋振筛

概述:旋振筛采用了直立式电机做激振源,物料在筛面上做水平、倾斜、垂直的三次元运动,可以实现粉末、颗粒、浆液的筛分、除杂、过滤。 适用行业;食品、医药、化工、冶金、建材、陶瓷、废水处理等行业。 适用物料:淀粉、奶粉、中药粉、大豆、大米、石英砂、豆浆、果汁、陈醋等

适用行业:食品、医药、化工、冶金、建材、陶瓷、废水处理等行业。

适用物料:淀粉、奶粉、中药粉、大豆、大米、石英砂、豆浆、果汁、陈醋等

产品介绍

产品概述

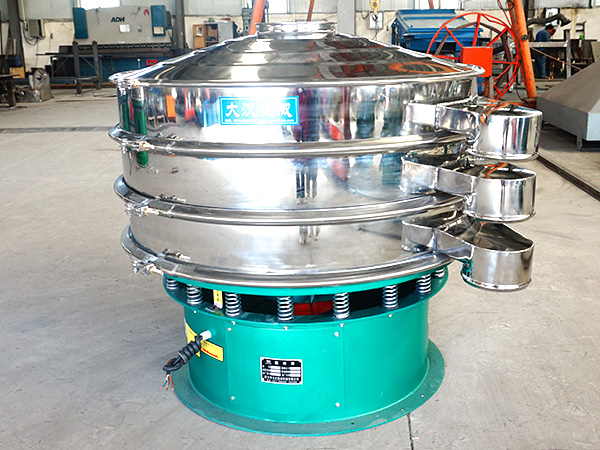

旋振筛介绍

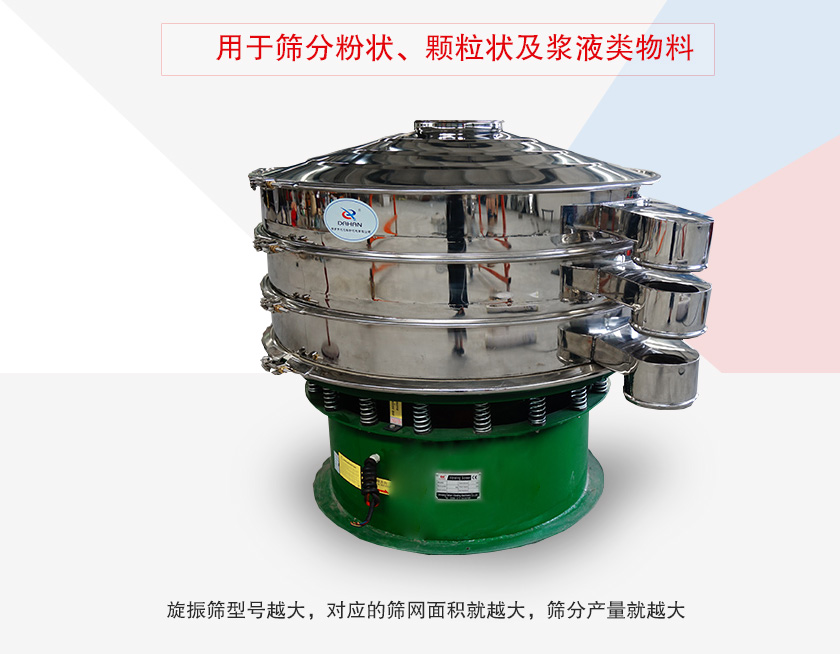

旋振筛又叫三次元振动筛,是精细筛分设备中一种常用的振动筛,是集筛分、除杂为一体的振动筛分设备,主要用于筛分粉状、颗粒状及浆液类物料。大汉旋振筛型号主要包括:DH-600、DH-800 、DH-1000、DH-1200、DH-1500、DH-1800、DH-2000等,不同型号的旋振筛,其筛网面积是不同的,旋振筛型号越大,对应的筛网面积就越大,筛分产量就越大。

旋振筛材质

产品分类

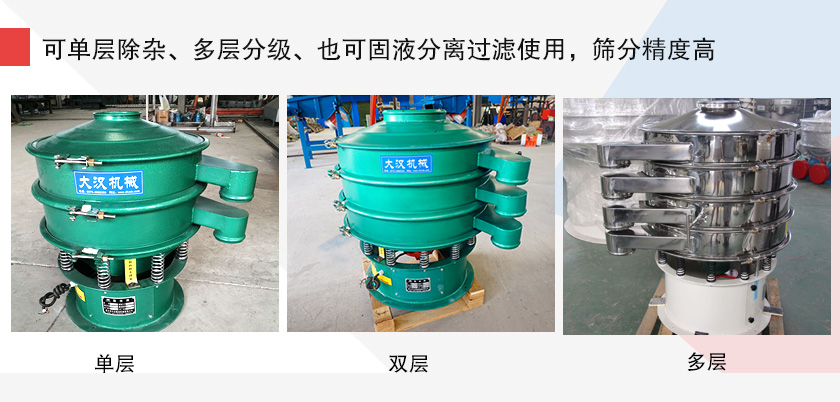

旋振筛分层

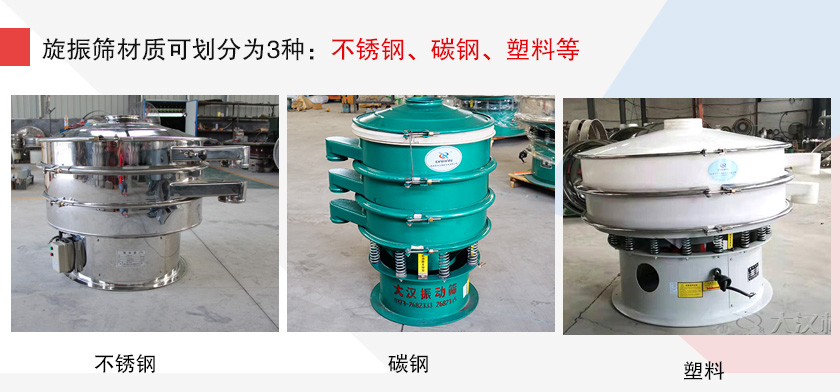

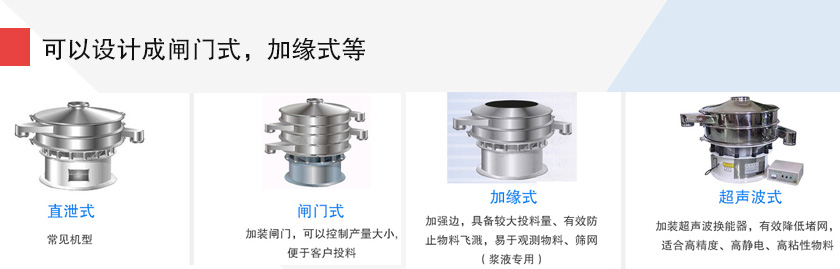

旋振筛材质可划分为3种:不锈钢、碳钢、塑料等,用户需要结合物料特性和实际需求进行选择。该系列旋振筛可单层除杂、多层分级、也可固液分离过滤使用,筛分精度高,适用物料范围广。还有针对针对不同行业的工艺要求,可以设计成闸门式,加缘式等

旋振筛分类

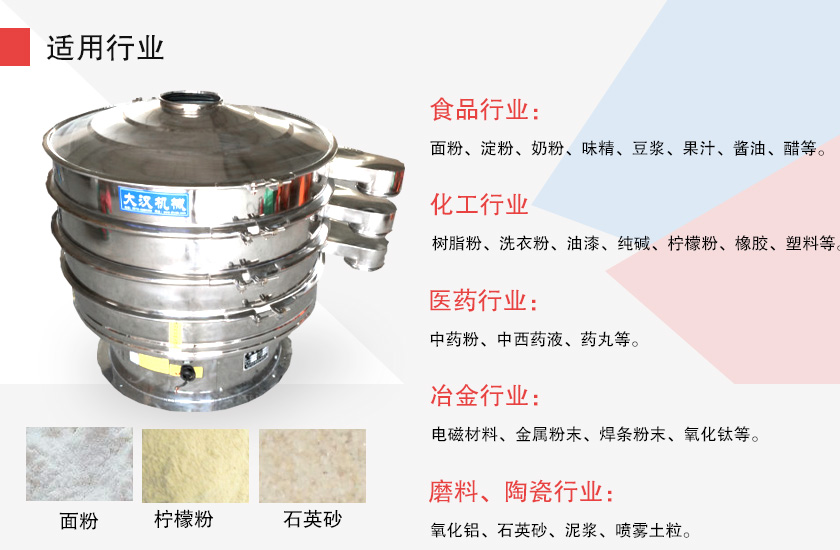

适用行业

旋振筛应用

食品行业:面粉、淀粉、奶粉、味精、豆浆、果汁、酱油、醋等。

化工行业:树脂粉、洗衣粉、油漆、纯碱、柠檬粉、橡胶、塑料等。

医药行业:中药粉、中西药液、药丸等。

冶金行业:电磁材料、金属粉末、焊条粉末、氧化钛等。

磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。

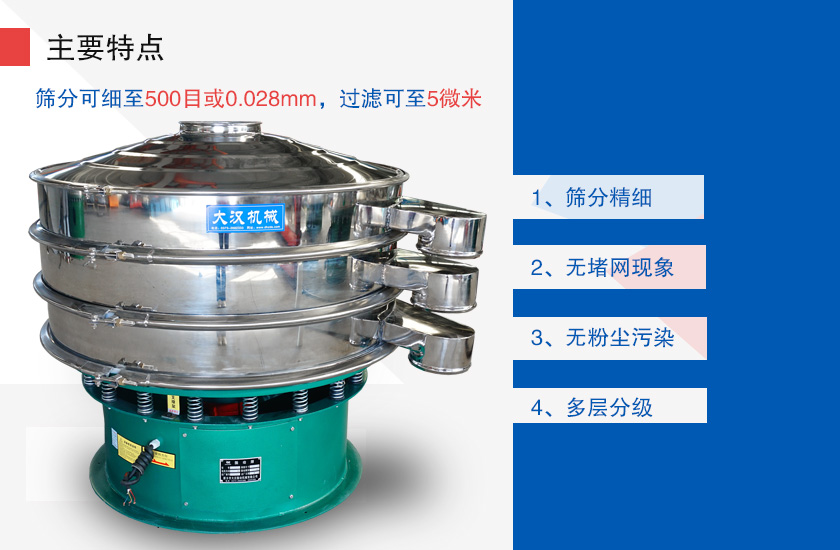

主要特点

旋振筛特点

1、筛分精细

筛分可细至500目或0.028mm,过滤可至5微米;

2、无堵网现象

可按照物料筛分的难易程度弹跳球清网装置,通过不断撞击筛网达到清网的目的,无堵网现象。

3、无粉尘污染

全封闭结构,无粉尘溢散,减少对环境的污染;

4、多层分级

可筛1至5层筛网,能同时进行2至6个等级的分选或过滤。

工作原理

旋振筛原理

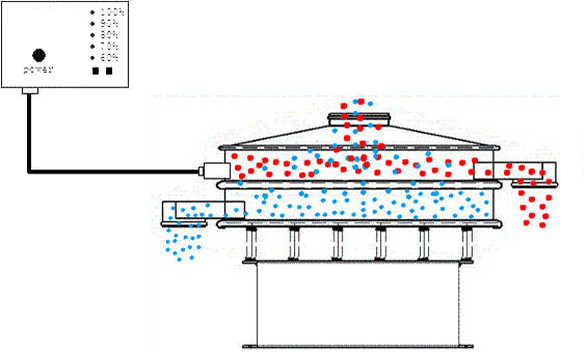

旋振筛采用直立式振动电机作为激振源,电机上、下两端安装有偏心重锤,可将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,物料通过筛网筛分从不同的出料口排出。调节上、下两端的相位角,可以改变物料在筛面上的运动轨迹。

技术参数

型 号

DH-600

DH-800 DH-1000 DH-1200 DH-1500 DH-1800 DH-2000
直径mm Φ600 Φ800 Φ1000 Φ1200 Φ1500 Φ1800 Φ2000
筛网面积m 0.24 0.45 0.67 1.0 1.6 2.43 3.01
筛网规格(目) 2-500 2-500 2-500 2-500 2-500 2-500 2-500
进料粒度mm <Φ10 <Φ15 <Φ20 <Φ30 <Φ10 <Φ15 <Φ20
振次rpm 1500 1500 1500 1500 1500 1500 1500
有效筛面直mm Φ560 Φ760 Φ930 Φ1130 Φ1430 Φ1760 Φ1960
层数 1-5 1-5 1-5 1-5 1-5 1-5 1-5
功率Kw 0.25 0.55 0.75 1.1 1.5 2.2 3

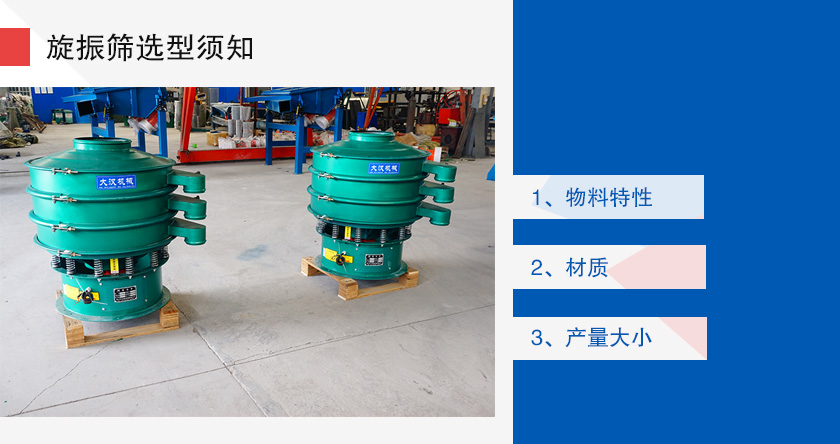

旋振筛选型须知:

旋振筛购买

1、物料特性

旋振筛既可以筛分粒状、粉状物料,也可以对液体物料进行过滤,所以在选择旋振筛型号时需要分析一下物料的特性。

2、材质

旋振筛材质主要分为碳钢、不锈钢、塑料等三种材质,不锈钢一般应用于食品、医药等对卫生要求较高的行业,塑料材质耐腐蚀,一般用于化工行业。

3、产量大小

旋振筛筛分的面积大小决定了其筛分产量,对于大产量的用户来说,可以选择DH-1500、DH-1800、DH-2000等大型旋振筛。

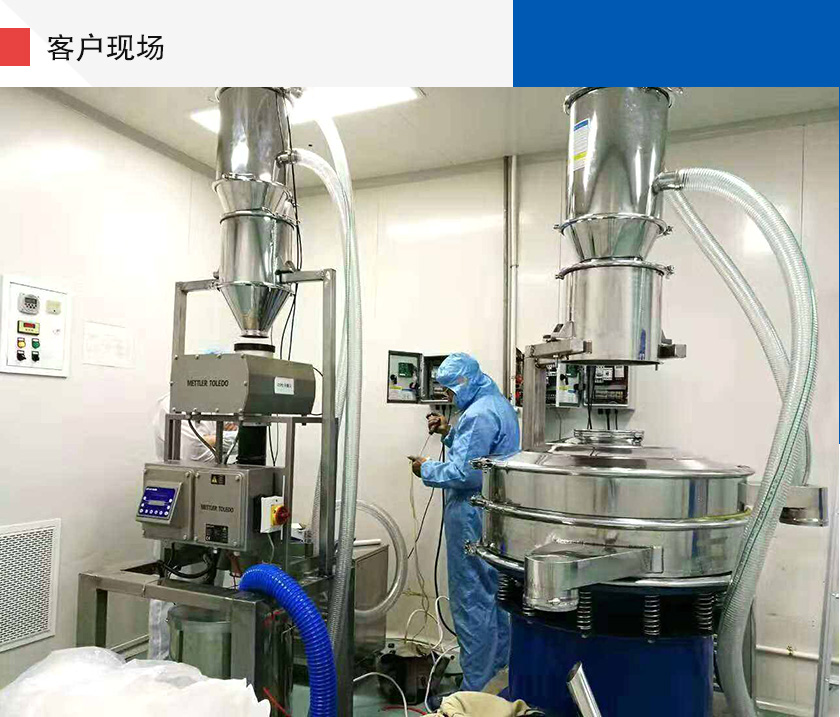

客户现场
