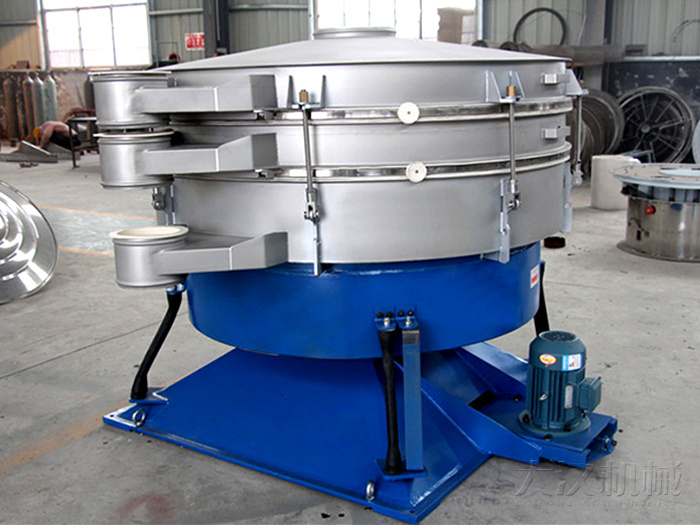

摇摆筛

摇摆筛

概述:摇摆筛主要分为碳钢材质和不锈钢材质,外形采用不锈钢材或碳钢材质质,主要用于筛分不规则颗粒状物料,无堵网现象,大汉摇摆筛厂家直销,价格更便宜,

应用范围:化工、医药、冶金、制药、饲料、塑料、橡胶、化肥等行业。 适用物料: 橡胶、饲料、化肥、糖、盐等。

适用物料:各种与颗粒、粉粒有关行业的干、湿式筛分、液体固形物分离回收及废水筛滤回收等。

产品介绍

产品概述

摇摆筛是一种新型筛分设备,它成功的模拟了人工筛分运动的有效原理,使得摇摆筛特别适用于对细小颗粒和微细粉物料的分级处理,既可用于干式筛分, 也可用于湿式筛分。筛分精度、效率、筛网寿命均是常规圆筛的5-10倍。对于一般振动筛难以处理的,要求筛分精度很高,目数较细,容易堵网或对筛网磨损厉害的硬质物料的筛分。目前广泛应用于化工、食品及香料、医料、矿山、建材、冶金、水泥、铸造、磨料、轻工、造纸等行业。

摇摆筛主要分为碳钢材质和不锈钢材质,外形采用不锈钢材质,设备型号全可支持定制。

适用行业

摇摆筛适用于化学、食品与香料、塑料、橡胶、矿业、医药、木业及胶合板、冶金、饲料、化肥、糖盐业等各种与颗粒、粉粒有关行业的干、湿式筛分、液体固形物分离回收及废水筛滤回收等。

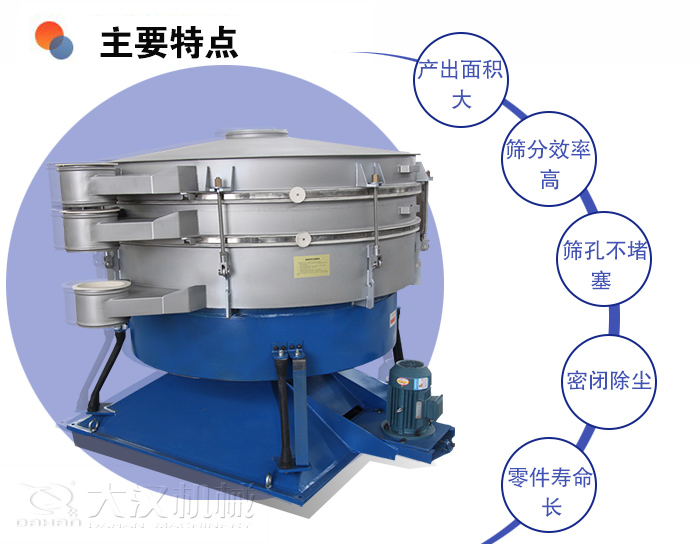

主要特点

1、高达5倍的单位面积产出。

2、可6级分离,筛分效率高达90%-99%。

3、使用硅橡胶球、超声波等清网装置系统,筛孔不会堵塞。

4、密闭除尘,操作安全。

5、加速度比振动筛低4-5倍,筛分零件寿命提高而维护减少。

6、优化重理均衡,地基动态负荷低。

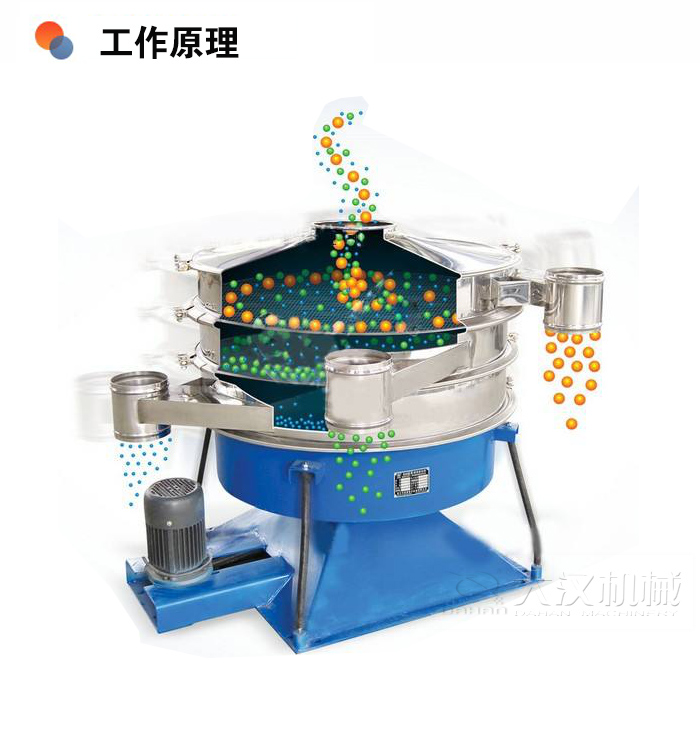

工作原理

摇摆筛是由普通电机传动作基本的回转运动与人工筛分相类似,使物料在筛网上形成水平与抛掷三维翻滚运动,从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播,调整摆振体上面的经向角和切向角可改变物料在网面上的运动轨迹。

技术参数

型号 有效筛分直径(mm) 有效筛分面积(㎡) 筛面斜角(°) 层 数(s) 功 率(kw)
GFBD-600 Φ600 0.21 0-10 1-5 0.75
GFBD-1000 Φ1000 0.66 0-10 1-5 1.1
GFBD-1200 Φ1200 0.98 0-10 1-5 2.2
GFBD-1600 Φ1600 1.81 0-10 1-5 4
GFBD-2000 Φ2000 2.80 0-10 1-5 5.5
GFBD-2400 Φ2400 4.15 0-10 1-4 5.5
GFBD-2600 Φ2600 5.31 0-10 1-4 5.5
GFBD-3200 Φ3200 7.50 0-10 1-4 11

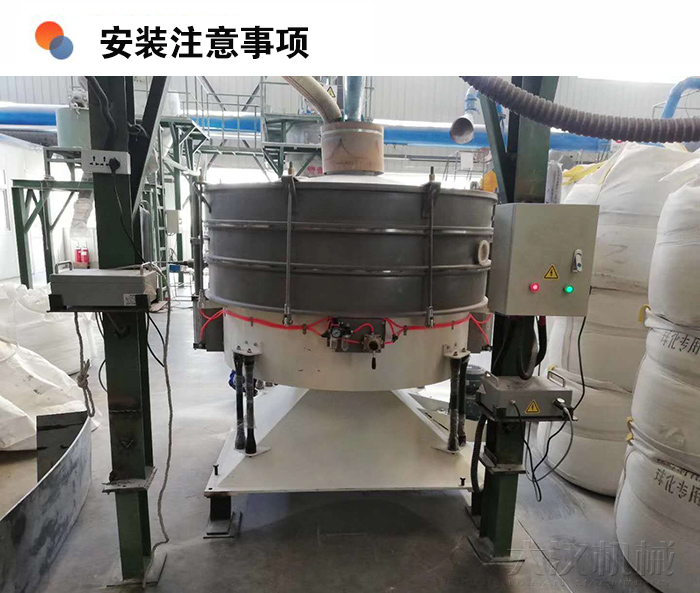

摇摆筛安装注意事项:

1、摇摆筛必须放在水平地面或者水平平台上,用膨胀螺丝固定紧摇摆筛基座;

2、调整出料口的位置,以适应现场出料方位的要求;

3、检查筛框中是否有杂物;

4、用三相380V电源线连接电机,切勿缺相;

5、接通电源后,保证筛体沿顺时针方向摆动;

以上各项检查正常后方可起动电机,并空运转10分钟左右,观察检查如下各项:

1、没有异常声音;

2、基座固定稳固,紧固件无松动,筛体摆动灵活;

3、三角皮带张紧适中。

摇摆筛使用中注意事项:

1、进料要求匀速均匀。

2、设备正在运行时,不要试图去将它清洗,注油脂或调整。

3、维修或调整摇摆筛时,先切断电源总开关。

4、如果物料排出不畅发生堵塞情况,则应停机,查看物料是否将筛网堵住。

5、停机后待筛体停稳后方可重新启动。

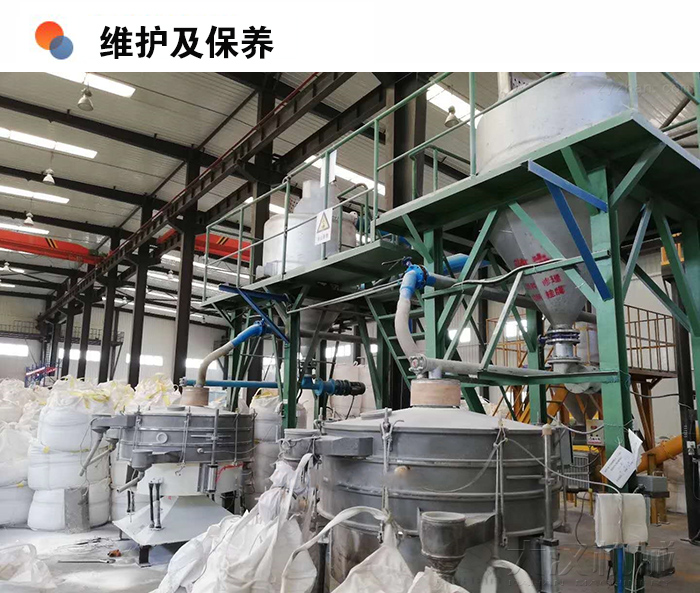

摇摆筛日常维护及保养:

1、机器运行一个月左右,需要加注黄油一次,具体操作方法为:用黄油枪通过黄油嘴加注黄油,直到排油嘴有干净黄油流出为止;

2、每隔3个月左右,检查一下橡胶拉腿是否有损坏,有的话及时更换;

3、机器累计运行1200小时后,应检修一次,具体操作方法为:逐层卸开筛框,打开轴承盖检查轴承是否有损伤,若有损伤时要及时更换。
